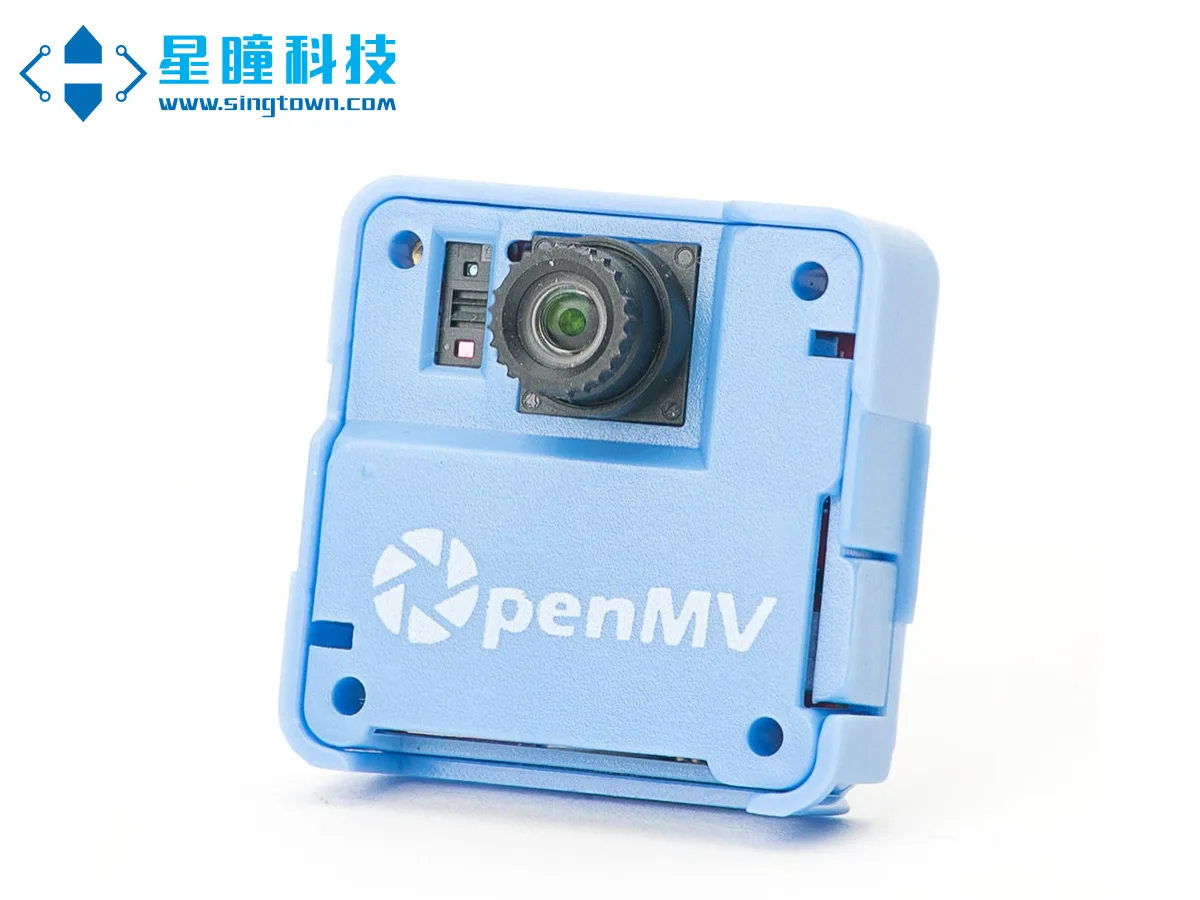

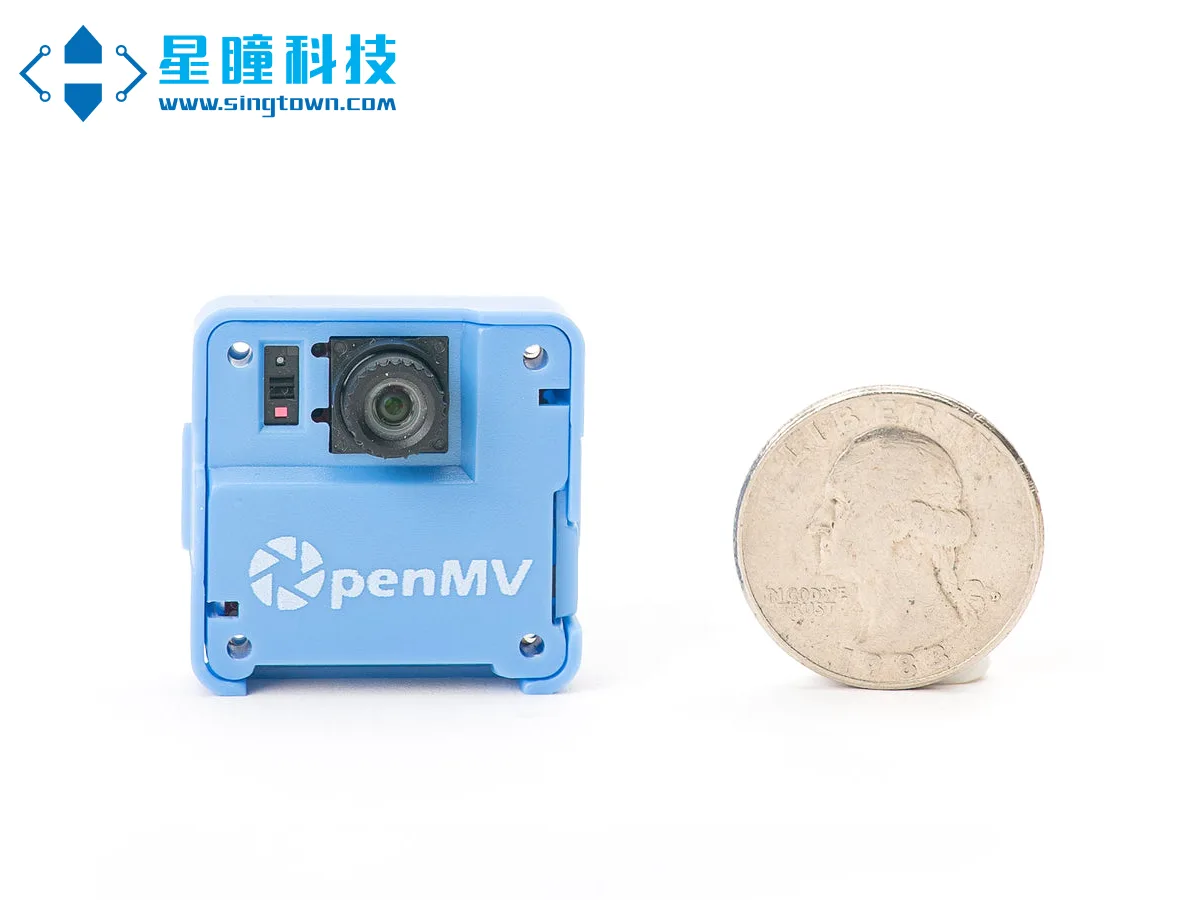

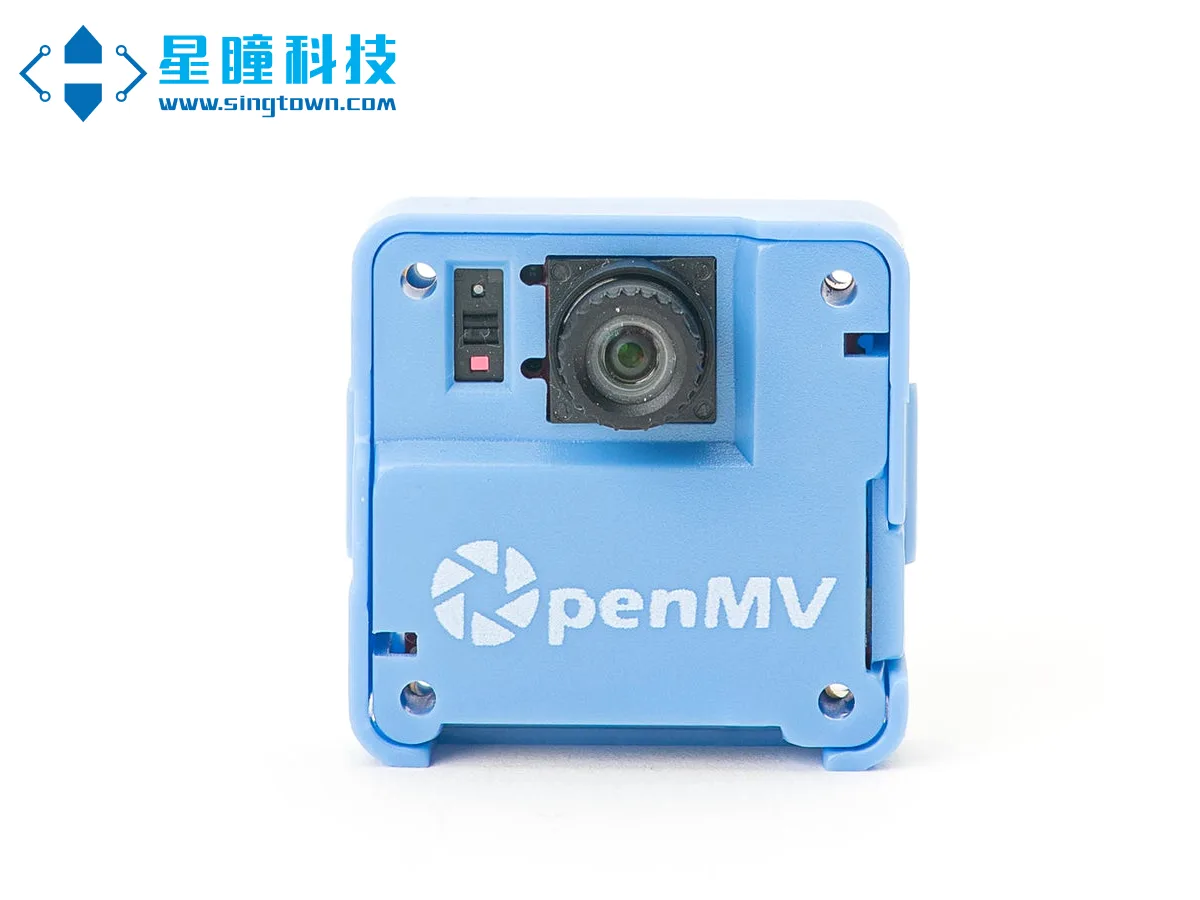

OpenMV AE3 智能AI摄像头

三维模型

• OpenMV AE3模型（.step）

安装

• OpenMV AE3安装支架（.stl）

原理图

• OpenMV AE3 原理图（.pdf）

数据手册

• 处理器数据手册：AE302F80F55D5AE（.pdf）
• 参考手册：AE302F80F55D5AE（.pdf）
• 摄像头简报：PAG7936（.pdf）
• 相机数据手册：PAG7936（.pdf）
• 理想二极管数据手册：LM66100（.pdf）
• 3.3V 稳压器数据手册：TPS62824（.pdf）
• 2.8V稳压器数据手册：TCR2LN28（.pdf）
• 1.8V 稳压器数据手册：TPS62824（.pdf）
• 1.2V 稳压器数据手册：TPS62824（.pdf）
• 电源开关数据手册：AP22916（.pdf）
• FLASH数据手册：MX25UM25645G（.pdf）
• WiFi/BLE系统级芯片数据手册：LBEE5KL1YN（.pdf）
• WiFi/BLE芯片数据手册：CYW43439（.pdf）
• IMU数据手册：LSM6DSM（.pdf）
• 麦克风数据手册：CMM-3526DB-26165（.pdf）
• TOF数据手册：VL53L8CX（.pdf）
• 电平转换器：NXS0102（.pdf）
• 电平转换器：NXS0104（.pdf）
• USB多路复用器数据手册：C7USB42MU,LF（.pdf）
• USB转串口数据手册：FT234XD（.pdf）
• GPIO TVS 数据手册：PUSB3TB6（.pdf）
• GPIO TVS 数据手册：DF5A6.2CJE（.pdf）
• USB电磁干扰滤波器及瞬态电压抑制器数据手册：EMIF02-4CMX8（.pdf）

证书

• FCC认证（.pdf）
• CE认证（.pdf）
• RoHS认证证书：OpenMV AE3（.pdf）
• RoHS报告：OpenMV AE3（.pdf）

描述

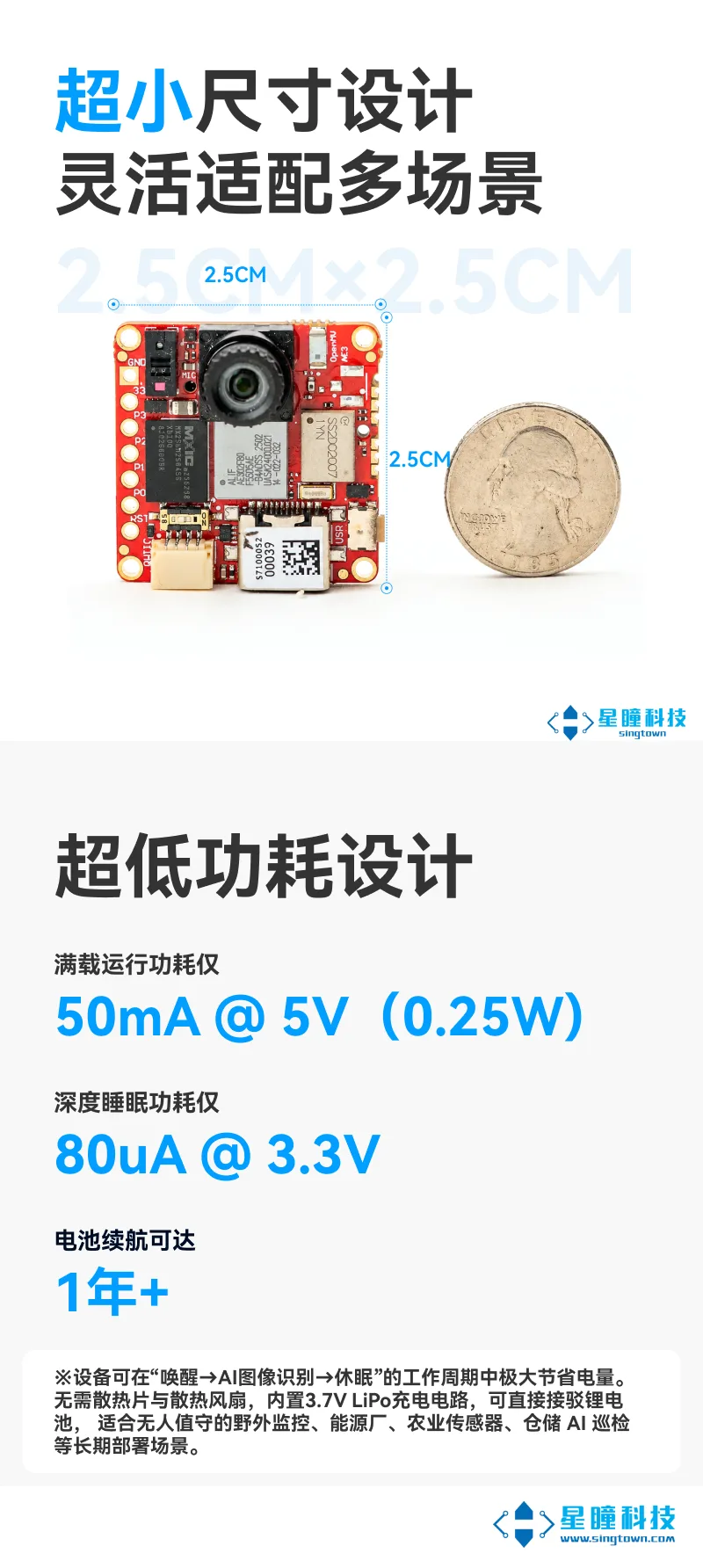

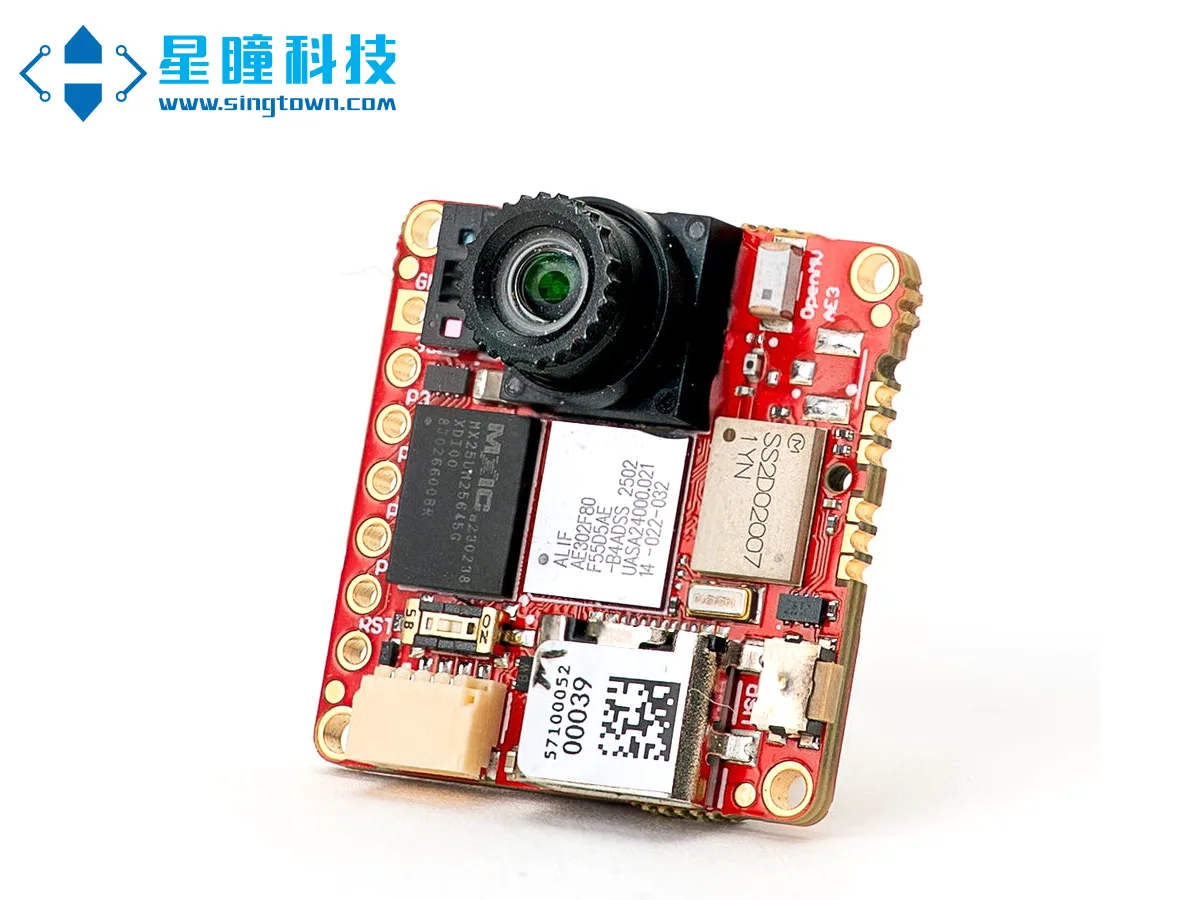

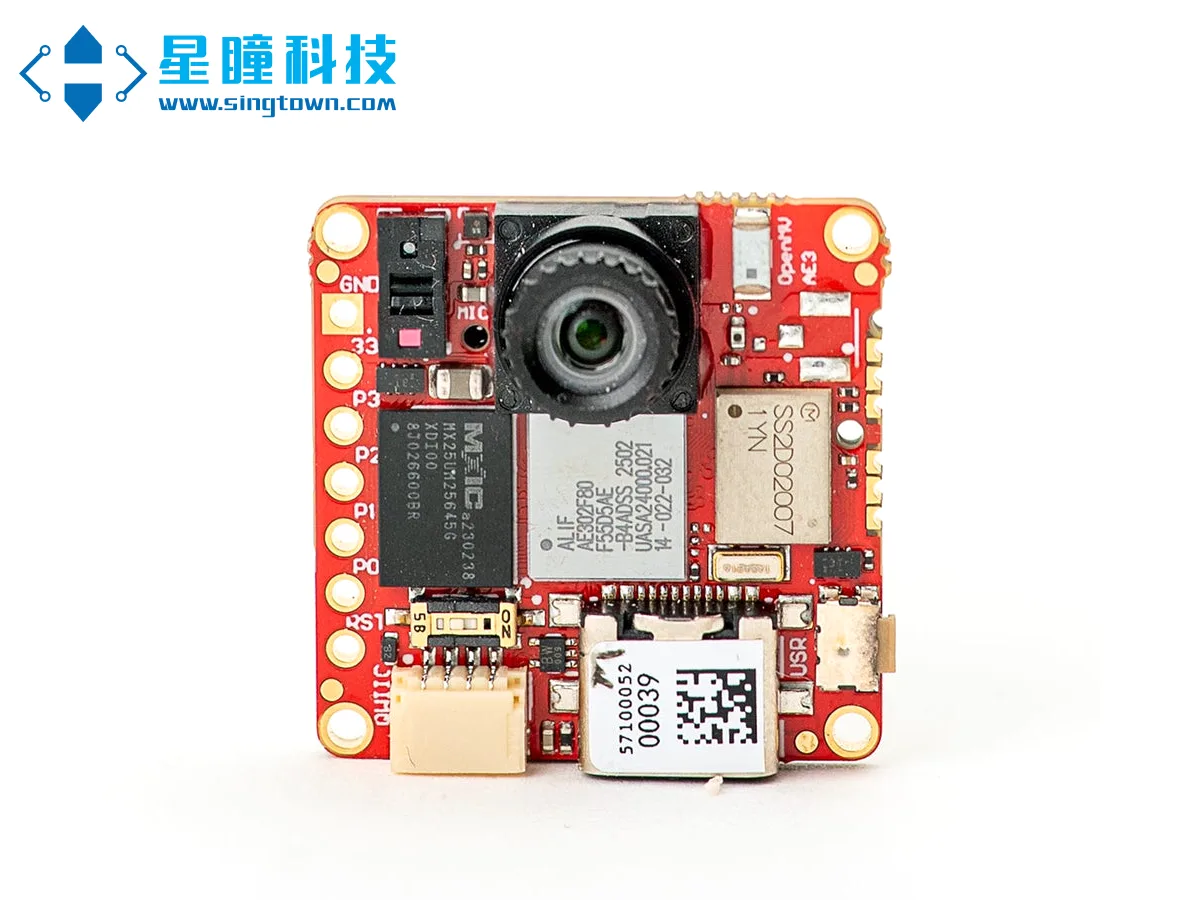

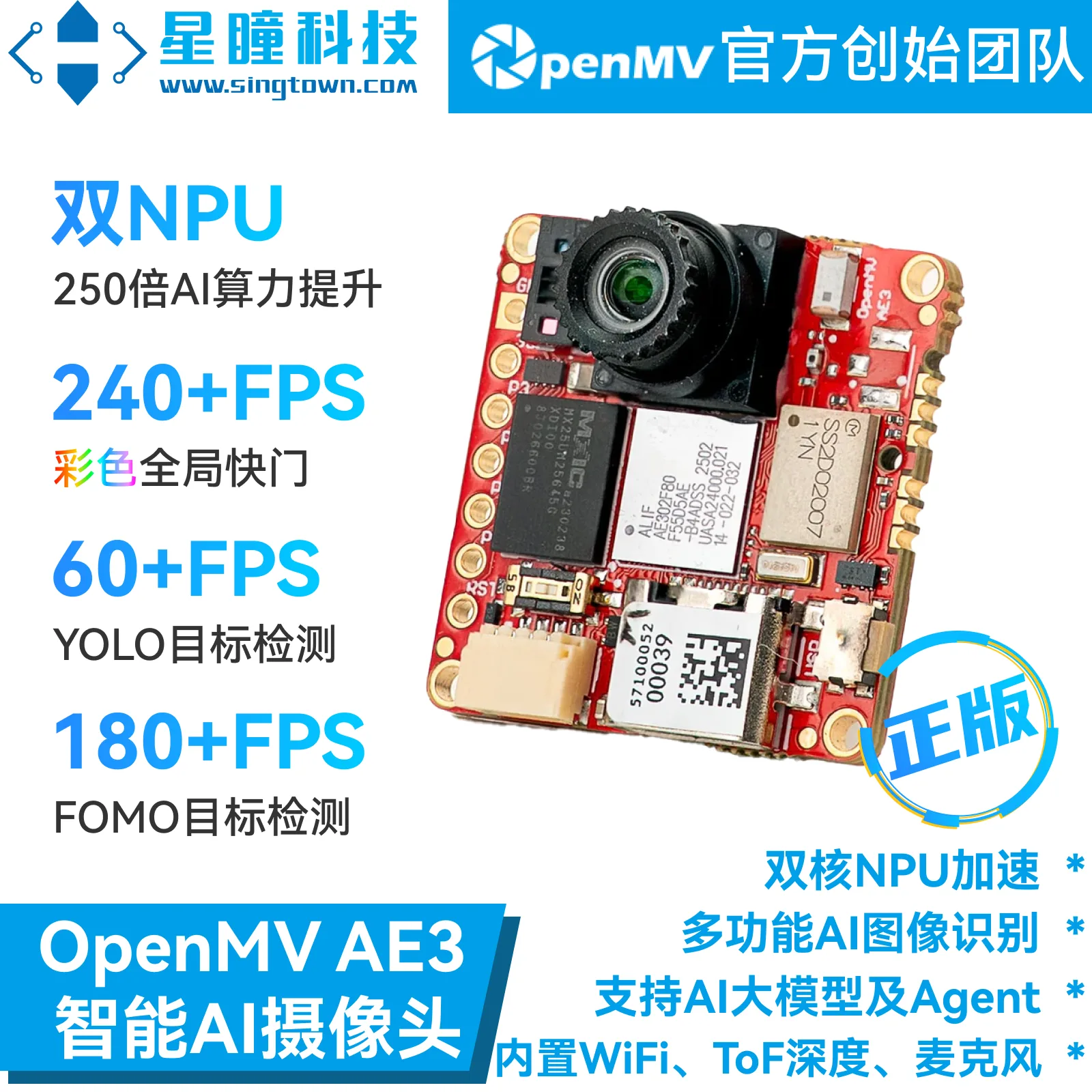

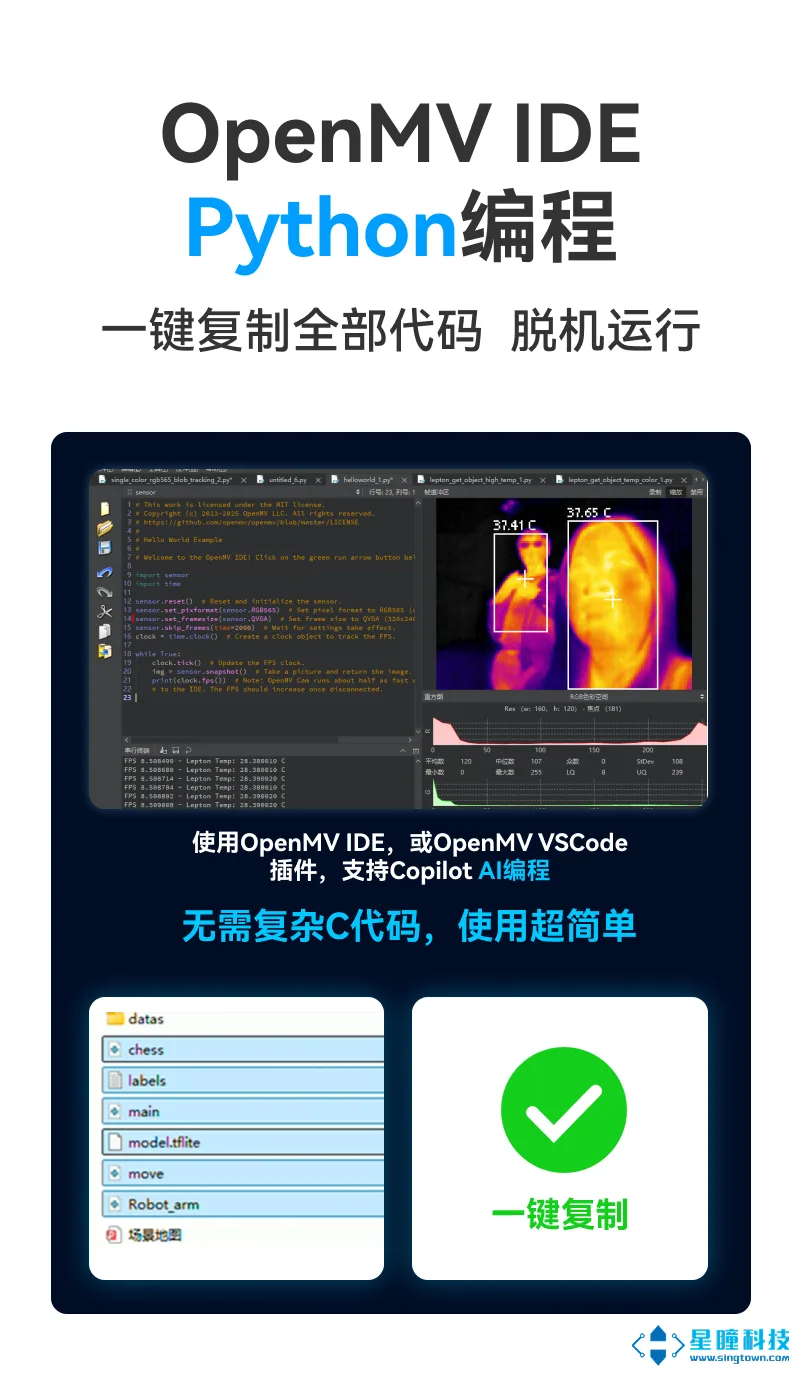

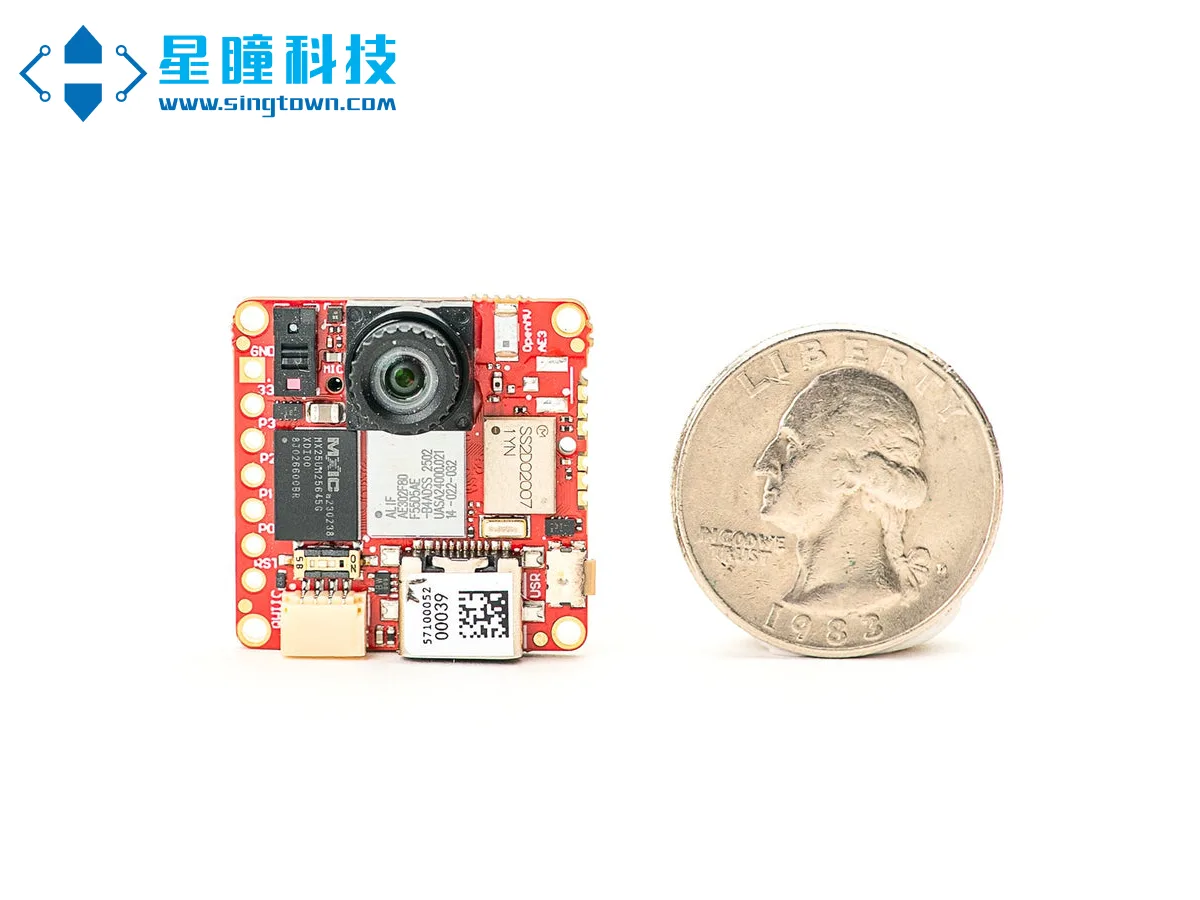

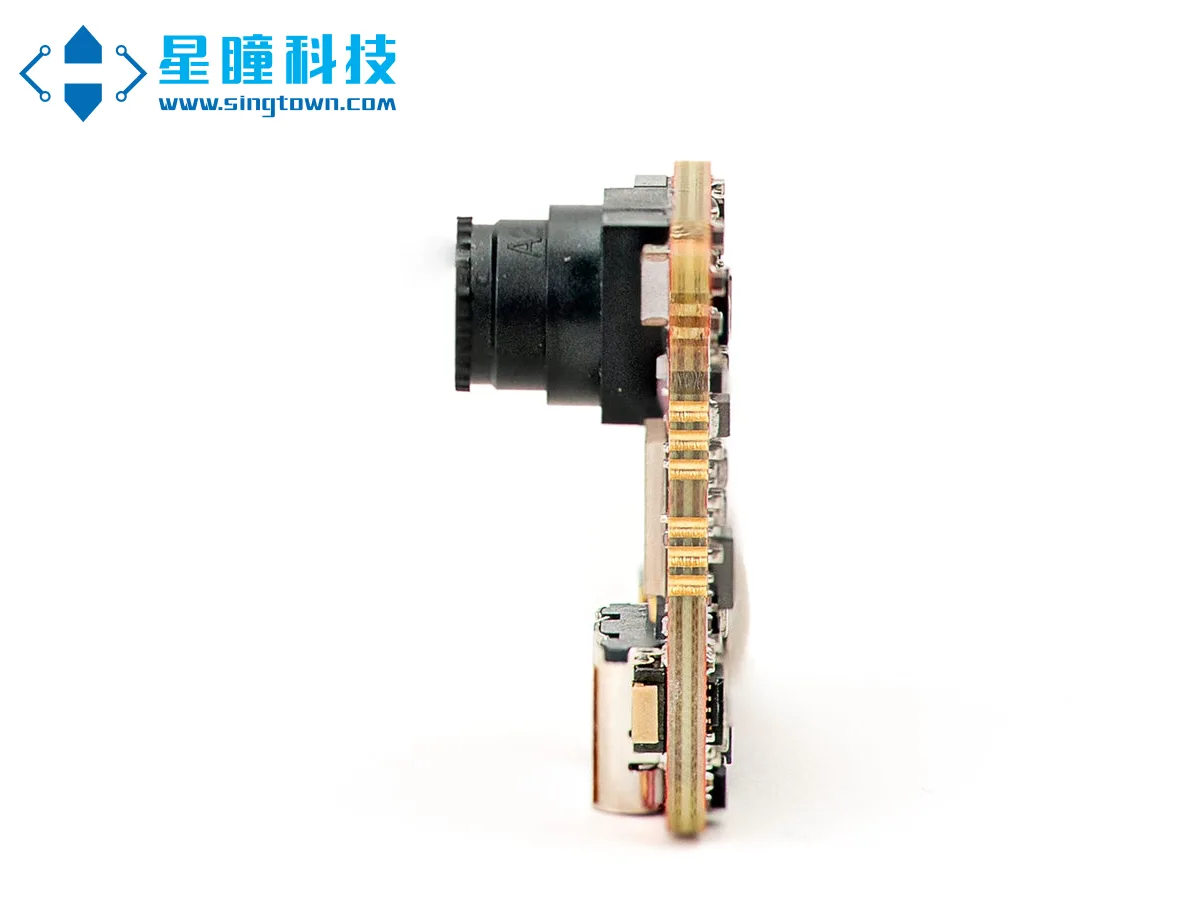

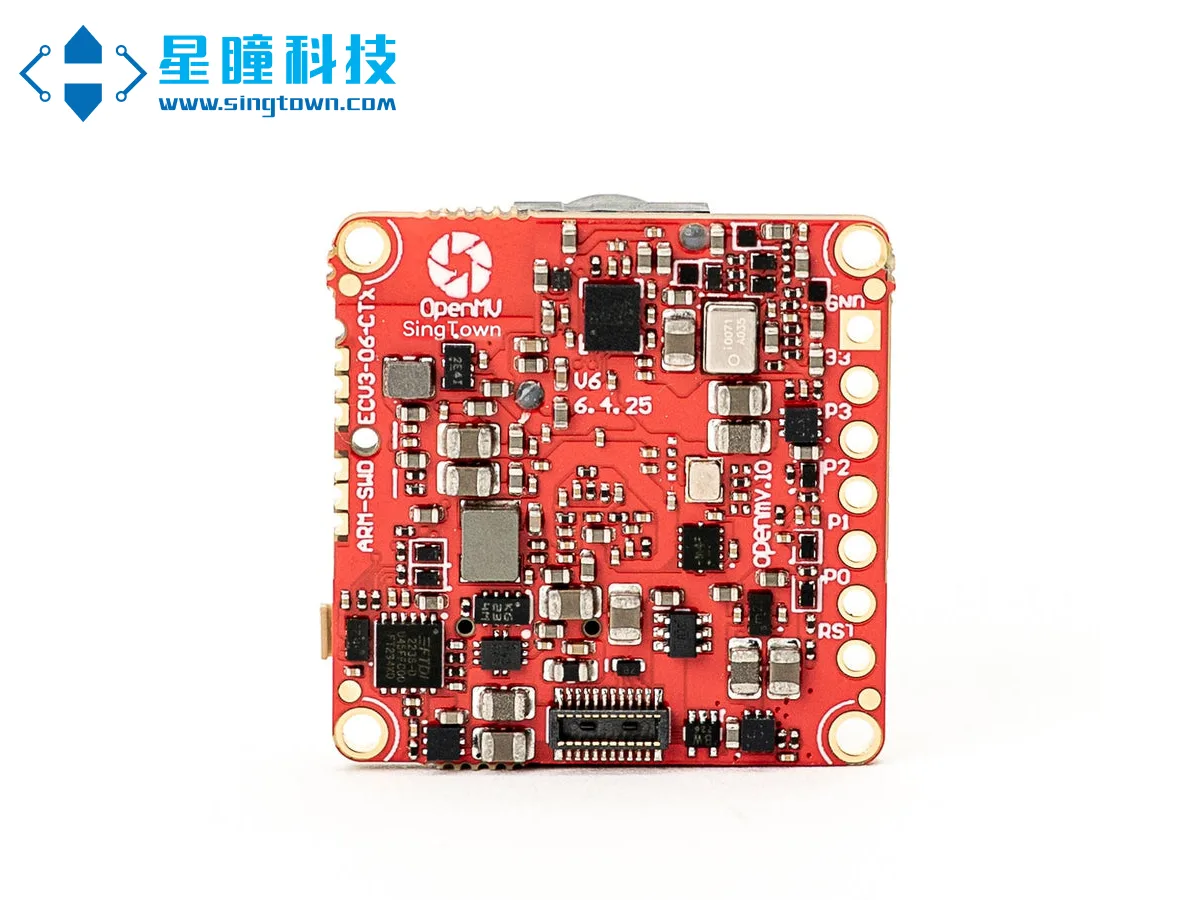

OpenMV AE3 摄像头是一款小巧，低功耗，低成本的电路板，它帮助你很轻松的完成机器视觉（machine vision）应用。你可以通过高级语言 Python 脚本（准确的说是 MicroPython ）编程，而不是 C/C++。Python 的高级数据结构使你很容易在机器视觉算法中处理复杂的输出。但是，你仍然可以完全控制 OpenMV AE3。你可以很容易的使用外部终端触发拍摄或者执行算法，也可以把算法的结果用来控制 IO 引脚。

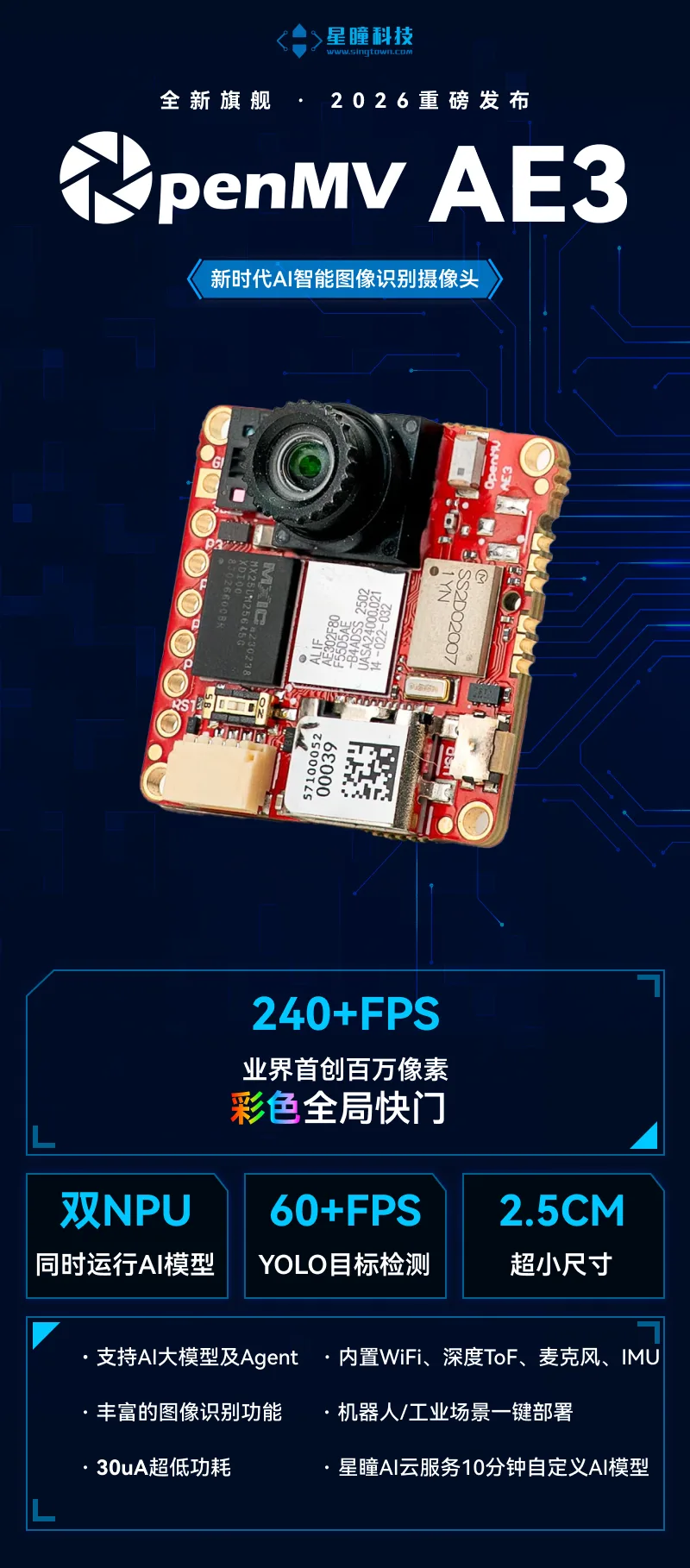

特点

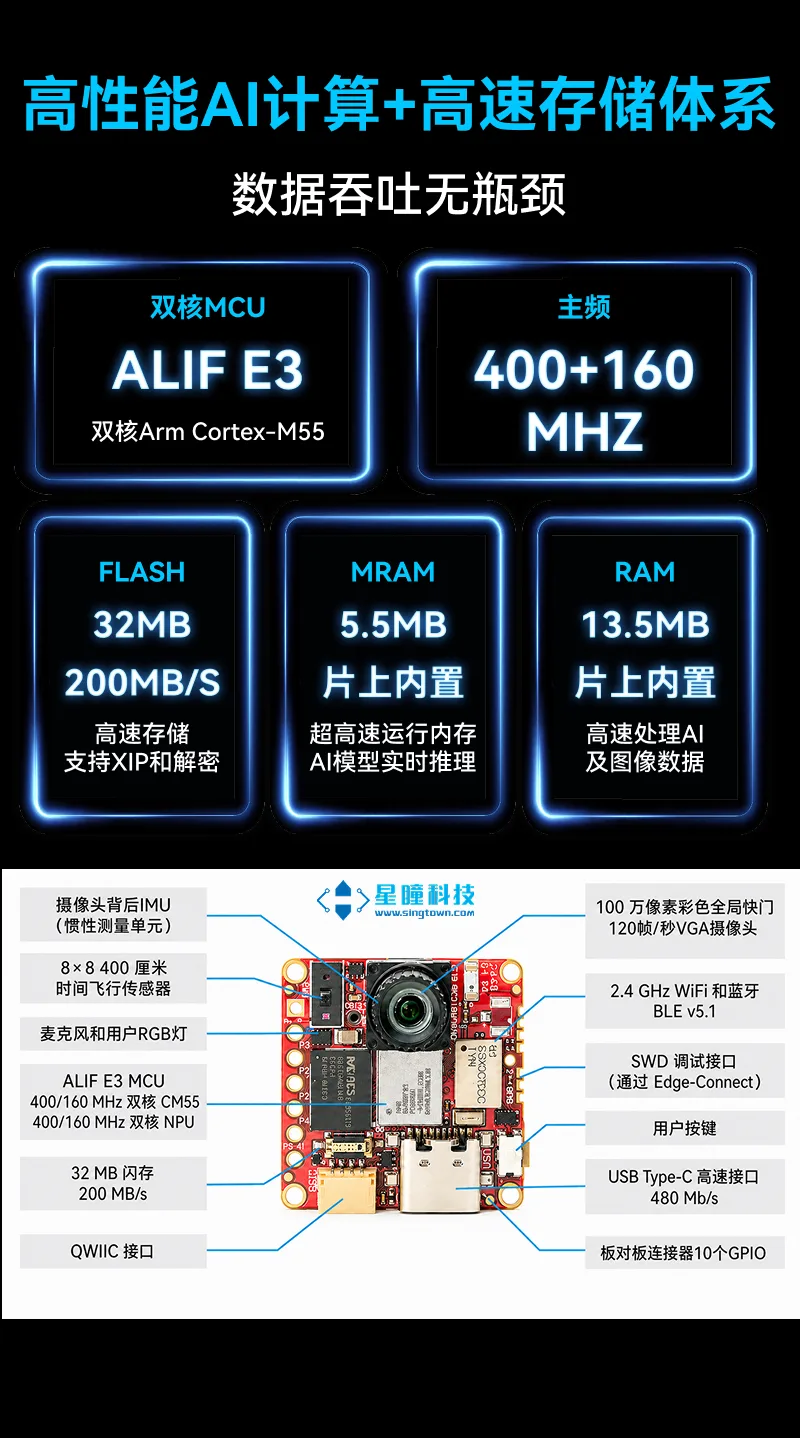

• Alif Ensemble E3 双 ARM Cortex-M55 矢量加速处理器，最高可实现每时钟周期 8 次运算，运行频率分别为 400 MHz（3.2 gigaops）和 160 MHz（1.28 gigaops），配备 13.5MB SRAM、5.5MB 片上 MRAM（新型 FLASH 类型）用于程序执行，以及 32 MB 存储 FLASH。该处理器配备双 400 MHz 和 160 MHz NPU，可提供 204 Gigaops 和 46 Gigaops 的 AI/ML 计算能力，用于运行模型——这使您能够在板载运行 YOLO 目标检测算法，达到 30 FPS，同时执行句子识别（例如）等任务，并配备用于图形加速的 GPU，可加速图像缩放。

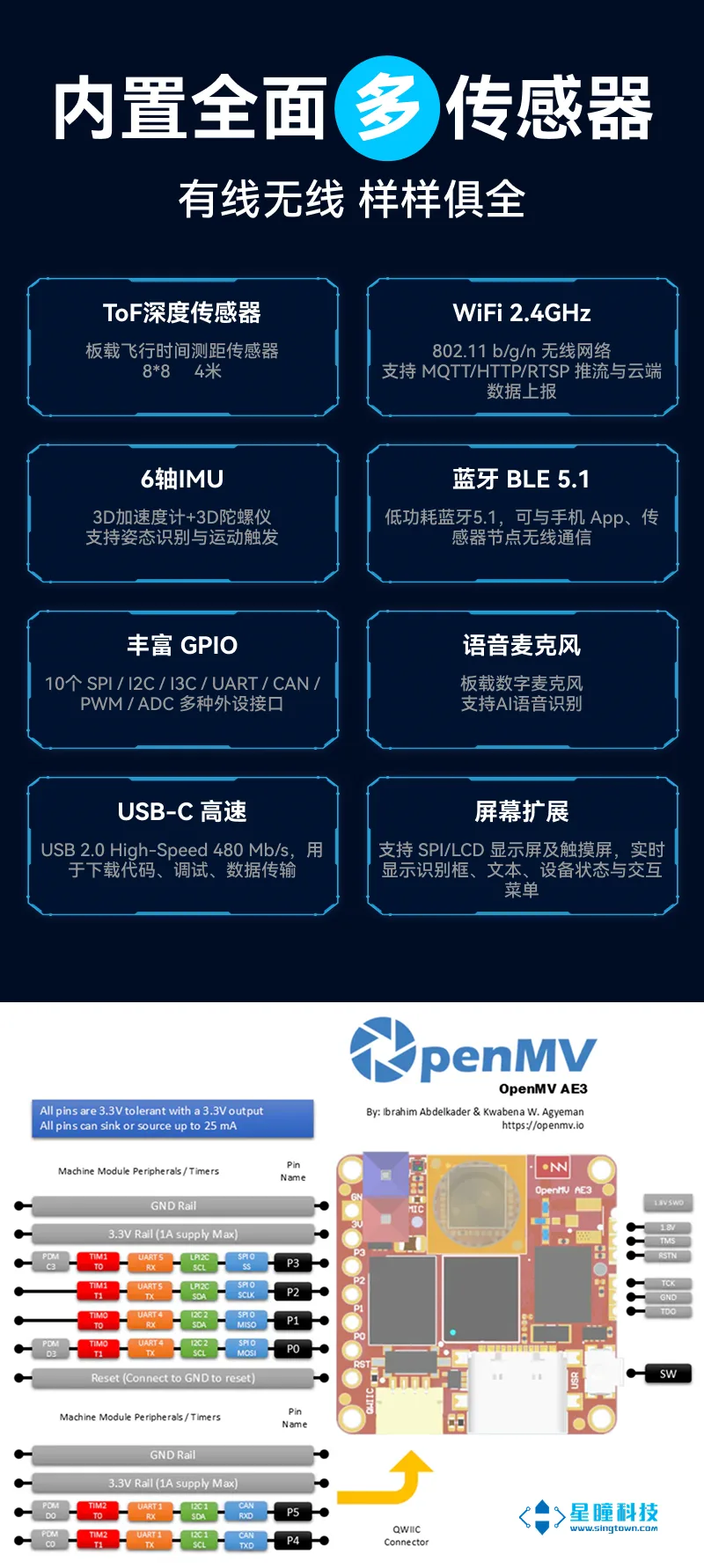

    所有 I/O 引脚均支持 3.3V 电平输出与耐受，主要接口包括：

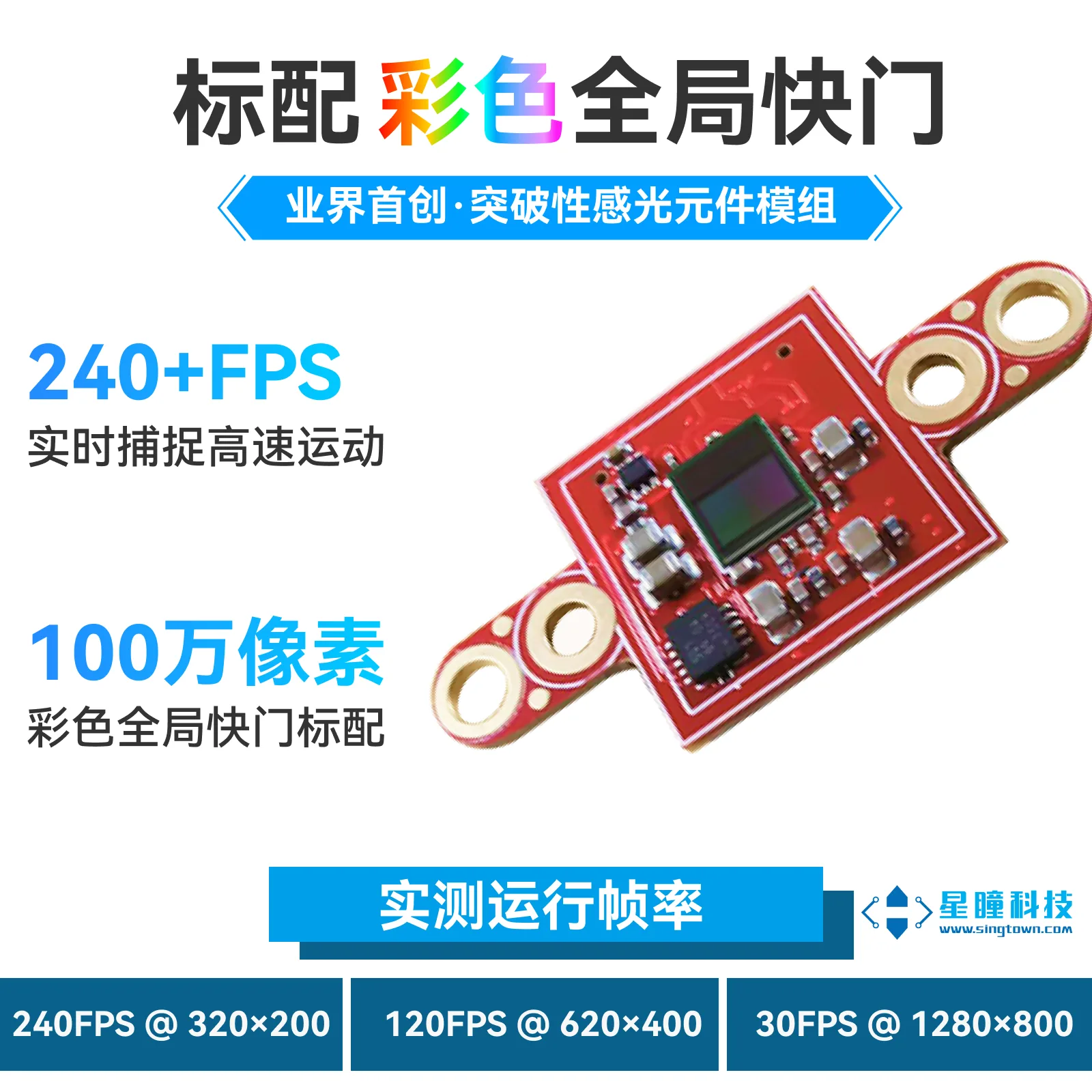

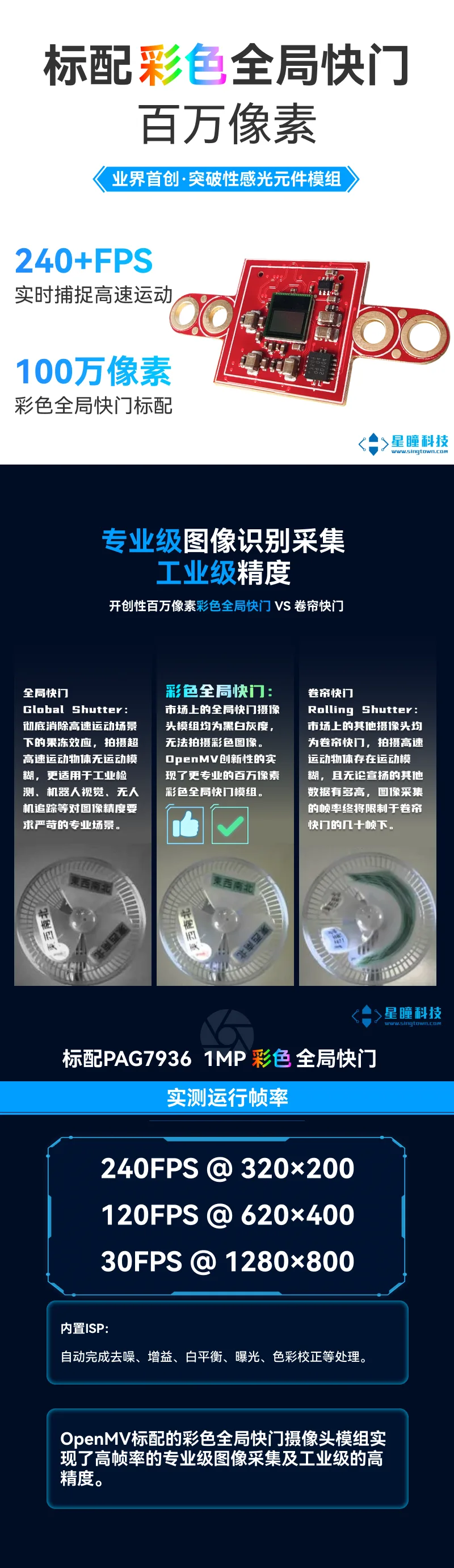

• 一个 120 FPS 的 1MP 彩色全局快门图像传感器。大多数简单算法在 VGA（640x480）分辨率及以下分辨率下运行速度约为 60 FPS。如果您希望在图像传感器上使用更专业的镜头，可以轻松自行购买并安装。
• 高速 USB-C 接口（480Mb/s）：连接电脑后设备将识别为虚拟串口与 U 盘存储设备。
• • 具有 EMI 滤波和 TVS 保护。
• 一个最高可运行至 50Mb/s 的 SPI 总线，可让您轻松将图像数据从系统传输到 LCD Shield 或其他微控制器。
• 两个 I2C 总线（最高 1Mb/s）、一个 I3C 总线（最高 10 Mb/s）、一个 CAN 总线（最高 8Mb/s），以及四个异步串行总线（TX/RX），用于与其他微控制器和传感器连接。
• 两个 12 位 ADC（1.8V 兼容）。

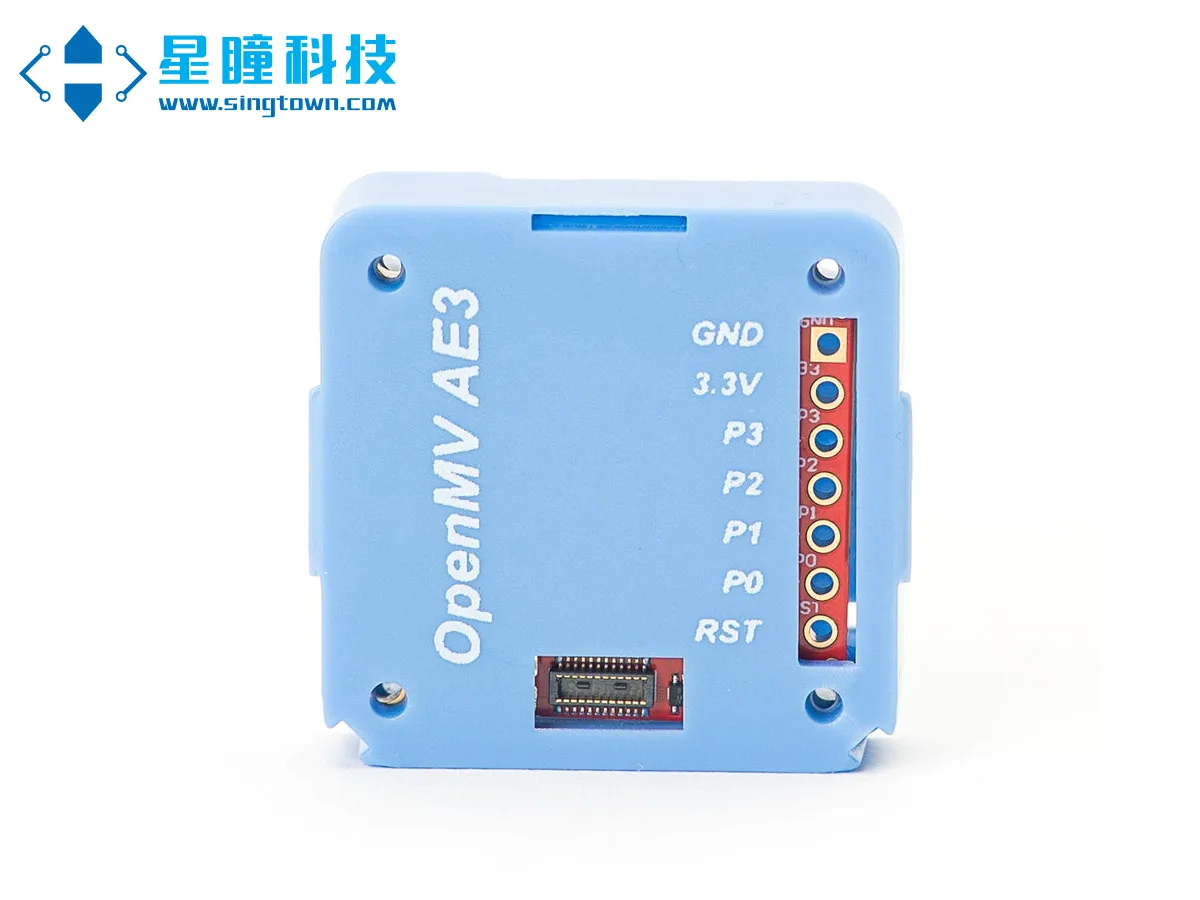

• 所有 I/O 引脚均支持中断（开发板上共有 10 个 I/O 引脚）。
• 一个板载 RTC，即使系统处于低功耗模式时仍可持续运行。
• 配备 4KB 备用 RAM。
• 一个用户可控制/可调光的 RGB LED。
• 一个用户按键。
• QWIIC 连接器，便于电子集成。
• 一个 B2B 接口，用于便捷的电子集成。
• 32 MB 程序/存储八进制 Flash，采用 100 MHz 时钟频率、8 位 DDR 模式运行，提供 200 MB/s 的带宽（读取速度）。
• 一个 IMU（加速度计和陀螺仪），位于摄像头模块正下方的中心位置。
• 一个用于录制音频以及声音检测/处理的麦克风。
• 一个 8x8 飞行时间（ToF）传感器，可检测最远 4 米距离内的物体。

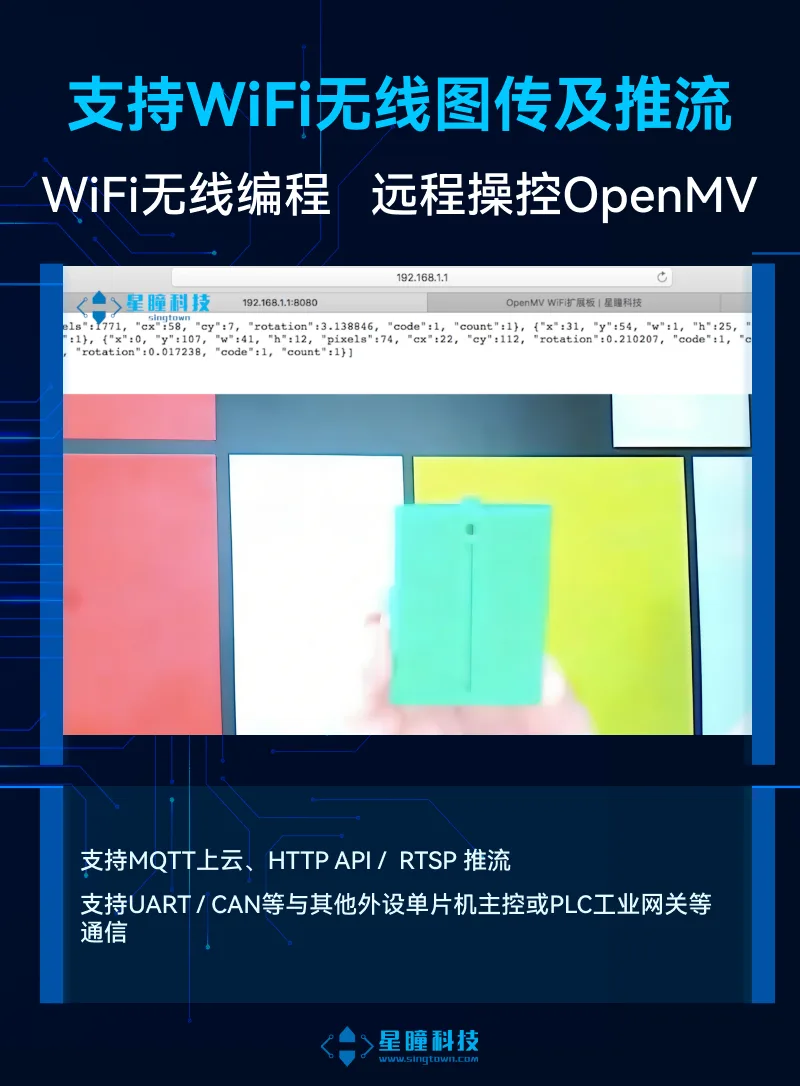

• 板载 WiFi（a/b/g/n - 11/54/65 Mb/s）和蓝牙（v5.1 - BR/EDR/BLE）模块，带芯片天线。
• 可选择使用 U.FL 天线。
• 一个 6 针 SWD 边缘连接调试接口，兼容 SEGGER J-Link 设备，用于调试和编程。
• • 具有 EMI 滤波和 TVS 保护。
• 用于调试的恢复开关。
• 四个 M1.6 安装孔。

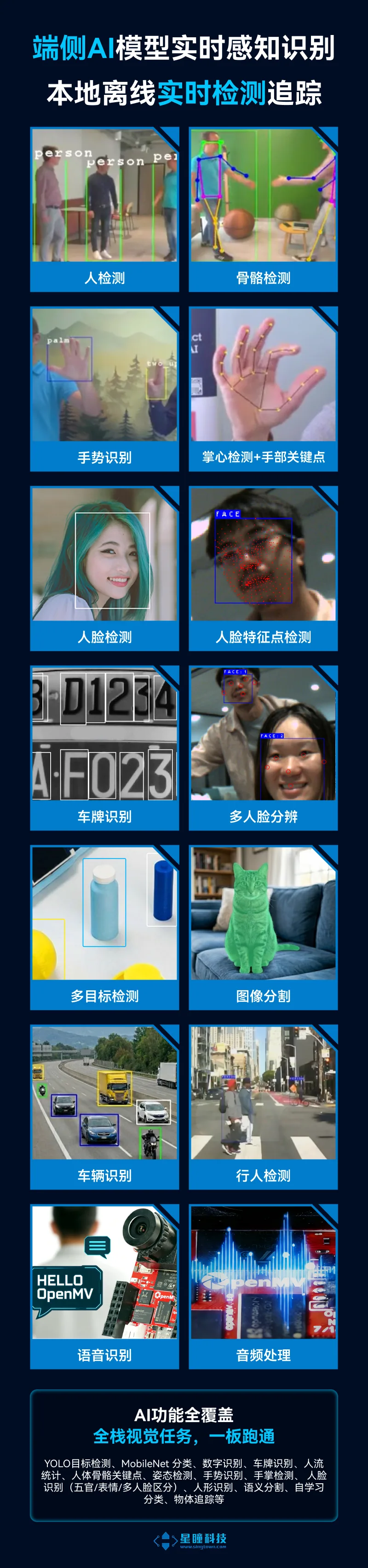

功能

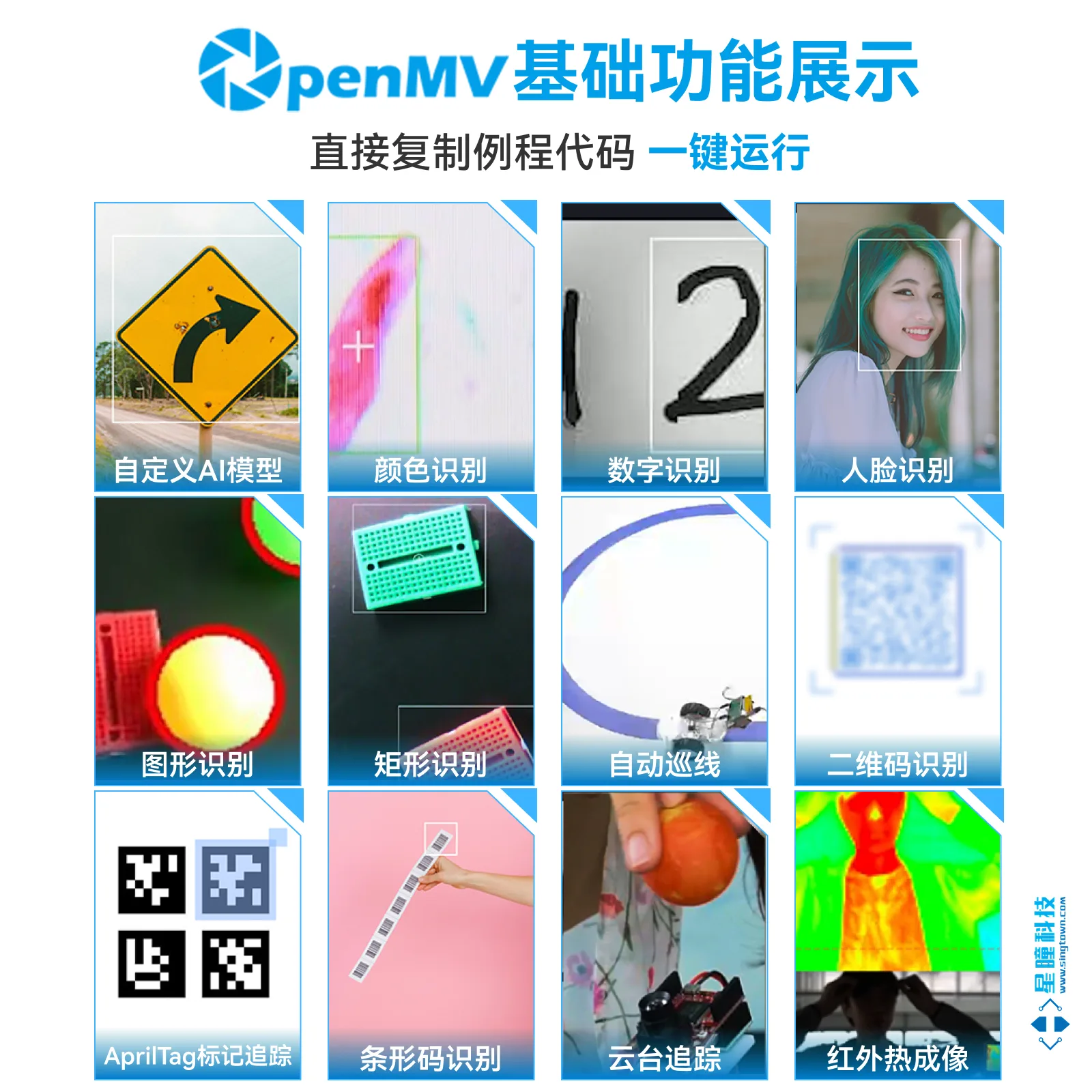

Yolo 目标检测，人形检测，CNN 神经网络，MobileNet 分类，目标点检测，图像分割，骨骼检测，人脸特征点检测，多人脸分辨，手势识别，掌心检测，手部关键点，车辆识别，行人检测，语音识别，音频处理，数字识别，ToF深度测距，笑脸检测，全局快门，红外热成像，颜色识别，形状识别，矩形识别，圆形识别，机器人巡线，直线识别，人脸识别，边缘检测，连通域检测，光流，人眼追踪，模板匹配，特征点追踪，二维码识别，瞳孔检测，条形码识别，矩形码识别，AprilTag 目标跟踪，绘图写字，帧差异，录制视频，无线图传。

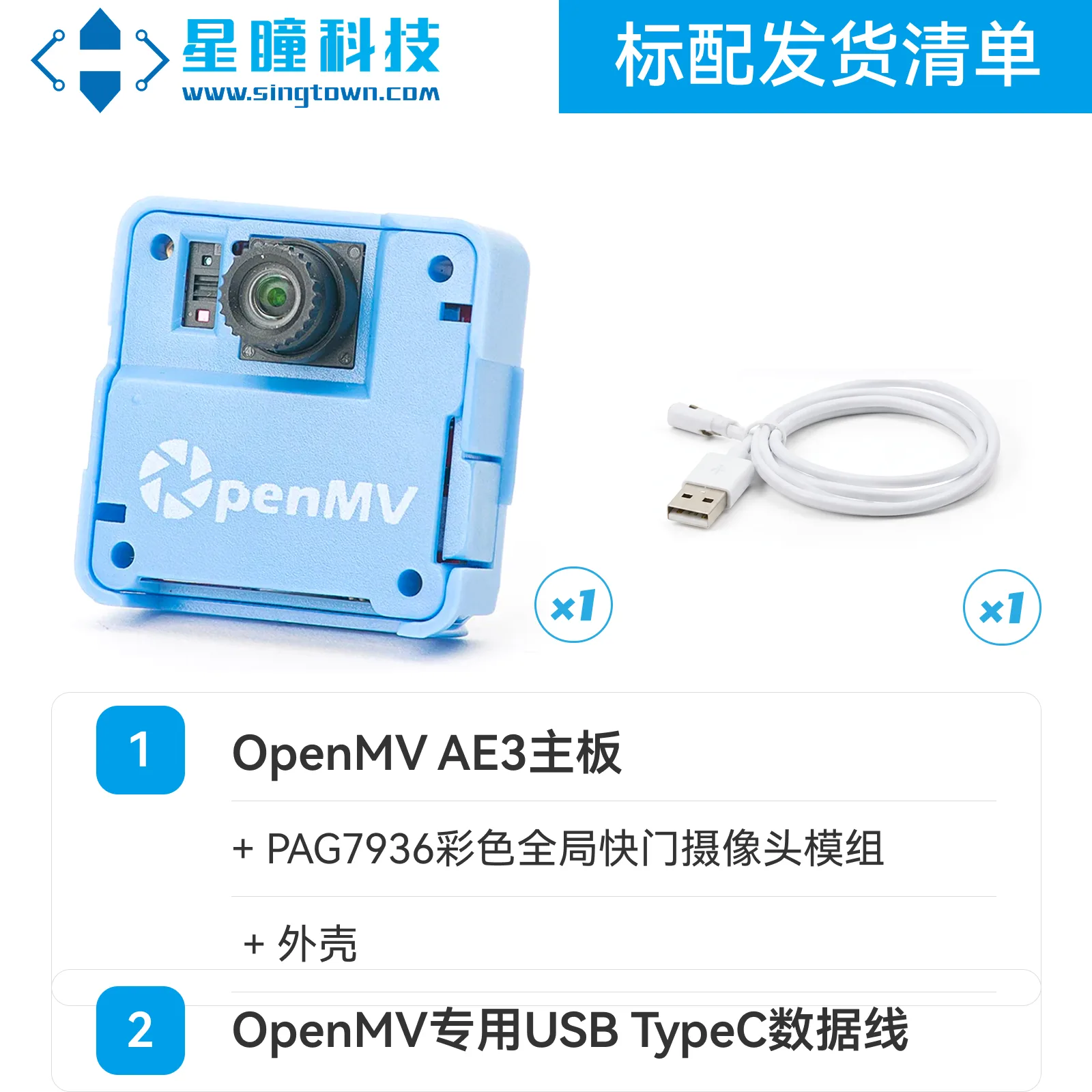

产品规格
